Faltaban solo tres semanas para la entrega oficial de los departamentos en el piso 14 de una nueva torre residencial. La obra civil estaba concluida, los acabados lucían impecables y la fecha de inauguración ya se había confirmado a los inversionistas y compradores.
Sin embargo, durante la prueba final de instalaciones sanitarias, ocurrió lo inesperado: al abrir simultáneamente tres llaves en el penthouse, el agua apenas salía como un hilo sin fuerza.
El equipo de obra había instalado un sistema de bombeo convencional considerando únicamente la altura del edificio, pero omitiendo la dinámica de consumo simultáneo y las pérdidas por fricción. El error no solo amenazaba con retrasar la entrega y generar penalizaciones contractuales millonarias, sino que ponía en riesgo la reputación de la constructora. ver caso de éxito
El reto hidráulico en la edificación vertical
En proyectos de construcción vertical —ya sean torres residenciales, corporativas o de uso mixto— la distribución de agua potable representa uno de los desafíos de ingeniería más críticos.
Los métodos tradicionales basados en tinacos elevados o sistemas de velocidad fija suelen presentar fallas recurrentes:
Pérdida de presión en pisos superiores: El agua no alcanza los bares de presión requeridos en las plantas más altas.
Golpe de ariete: Cambios bruscos de presión que generan vibraciones, ruido en las tuberías y rupturas en conexiones de PVC o PPR.
Consumo eléctrico desmedido: Bombas operando al 100% de su capacidad para atender demandas mínimas de caudal.
Para solucionar el problema en la torre residencial, la residencia de obra tuvo que reemplazar el equipo por un sistema hidroneumático de presión constante con variadores de frecuencia (VFD).
¿Qué es un sistema de bombeo hidroneumático para edificación civil?

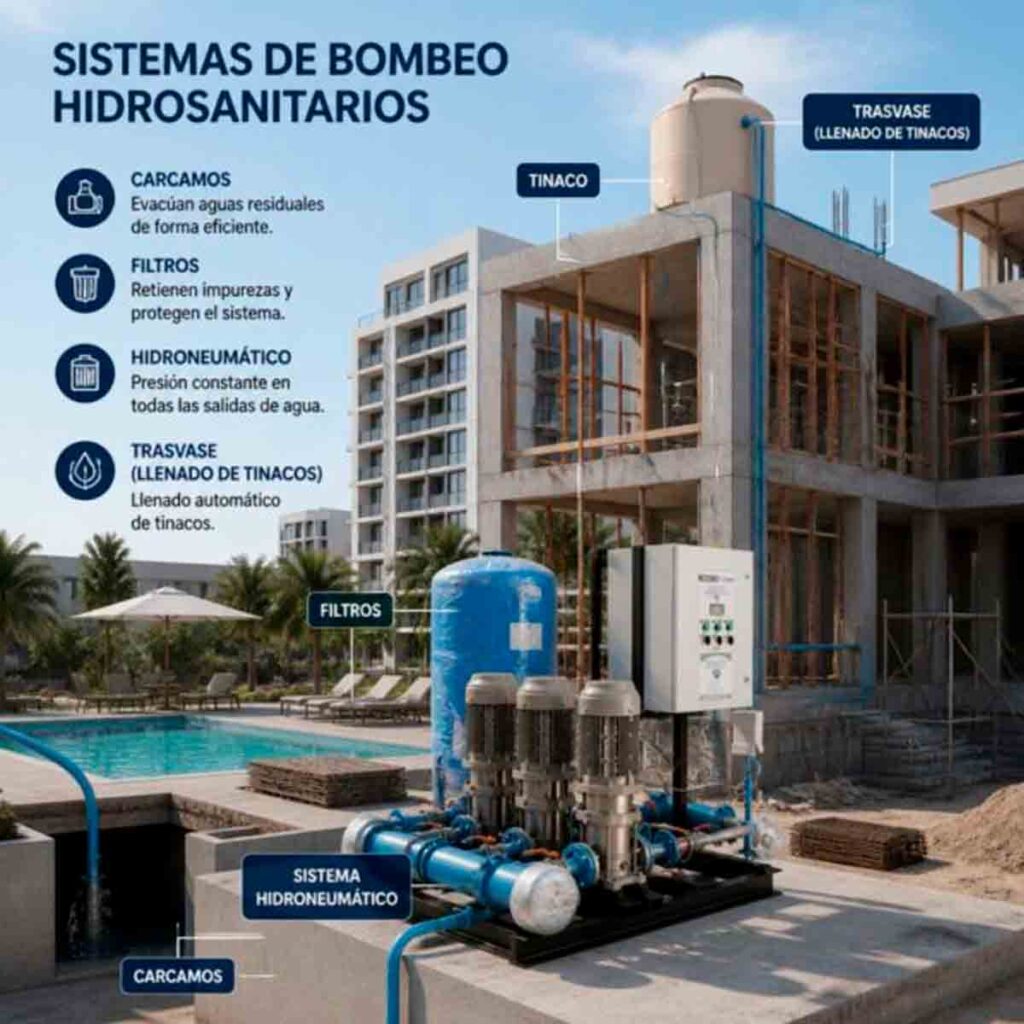

Un sistema hidroneumático para construcción es un equipo de presión constante compuesto por bombas (normalmente multietapas), un tanque de membrana o diafragma y un variador de frecuencia (VFD). Su función es mantener la presión de agua uniforme en todos los pisos de un edificio, adaptándose a la demanda en tiempo real sin picos de consumo eléctrico.
El Diagnóstico: ¿Por qué falló el sistema tradicional?
Golpe de ariete y variaciones de presión: El uso de sistemas por gravedad (tinacos altos) o bombas de velocidad fija genera picos de presión que dañan la tubería PPR/PVC y dejan sin flujo adecuado a las plantas superiores.
Gasto energético descontrolado: Arrancar bombas al 100% para satisfacer la demanda de un solo departamento destruye la eficiencia energética del edificio.
La Solución: Implementación del Sistema Hidroneumático Correcto
Para resolver el problema del proyecto, se seleccionó un equipo con Variador de Frecuencia (VFD) y bombas multietapas:
| Componente Clave | Función en la Edificación | Beneficio Directo |
| Bombas Multietapas | Generan alta presión con menor caballaje | Ocupan menos espacio en el cuarto de máquinas |
| Variadores de Frecuencia (VFD) | Modulan la velocidad según el consumo real | Ahorro energético de hasta un 40% |
| Tanques Precargados | Absorben pequeñas demandas y golpes de ariete | Reducen ciclos de arranque de los motores |
Cómo calcular el tamaño de un sistema hidroneumático para un edificio?
Para dimensionar correctamente se deben considerar tres factores principales:
Gasto Máximo Probable (GMP): Determinado mediante el método de Unidades Mueble (Hunter).
Carga Dinámica Total (CDT): Altura total del edificio más pérdidas por fricción en tuberías y conexiones.
Presión de trabajo requerida: Presión mínima garantizada en el mueble más desfavorable (normalmente el penthouse, entre 1.5 y 2.0 bar).
¿Por qué conviene usar variadores de frecuencia en lugar de presostatos tradicionales en construcción?
Los variadores de frecuencia ajustan la velocidad del motor según la cantidad de llaves abiertas. Esto evita variaciones bruscas de temperatura en duchas, alarga la vida útil de las bombas y reduce drásticamente el consumo de energía del edificio.
¿Por qué conviene usar variadores de frecuencia en lugar de presostatos en construcción?
Los presostatos tradicionales solo encienden y apagan la bomba a máxima potencia. Los variadores de frecuencia ajustan suavemente la velocidad del motor según la demanda real de agua, lo que evita fluctuaciones de temperatura en duchas, reduce el ruido en tuberías y extiende la vida útil de los equipos.
¿Cuál es la diferencia entre un sistema tanque elevado y un hidroneumático?
El sistema por gravedad (tanque elevado) requiere una estructura pesada en la azotea y suele ofrecer poca presión en los pisos superiores. El sistema hidroneumático se instala en planta baja o sótano, distribuye el agua hacia arriba con presión controlada y elimina la necesidad de sobrecargar la estructura del edificio.
Conclusión
El caso de la torre residencial se resolvió a tiempo tras la reingeniería del cuarto de máquinas e instalación de un tren de bombeo hidroneumático multietapas. Al final, garantizar el flujo hidráulico no solo protegió la entrega del proyecto, sino que aseguró la eficiencia energética y el confort de los futuros habitantes.
En Cime Power Systems buscamos socios de negocio de la industria de la construcción para apoyarlos en sus proyectos de sistemas de bombeo de agua y sistemas de bombeo de agua para equipos contraincendio
